MEDIA TRANSMISI WIRELESS

MEDIA TRANSMISI UNGUIDE  (WIRELESS)

·         Suatu media yang digunakan untuk mengirimkan data, dimana arah ujung yang satu dengan ujung yang lainnya tersebar.

·         Komunikasi ini mengirimkan sinyal ke udara berdasarkan spektrum elektromagnetik.

·         Menggunakan sebuah media antena dalam mengirim dan menerima sinyal elektromagnetik.

·         Rentan intereferensi.

·         Suatu media transmisi data yang tidak memerlukan kabel dalam proses transmisinya,

·         Media ini memanfaatkan sebuah antena untuk transmisi di udara, ruang hampa udara atau air.

·         Tiga macam wilayah frekuensi antara lain :

o    Gelombang mikro (microwave) 2 – 40 GHz

o    Gelombang radio 30 Mhz – 1 GHz

o    Gelombang inframerah

JENIS MEDIA TRANSMISI UNGUIDED(WIRELESS)

1.     Satelit

2.     Wifi (Wireless Fidelity)

3.     Bluetooth

4.     GSM/CDMA

5.     Wimax (Wireless Interopebality for Microwave Access) 6. Microwave

SATELIT

·         Jenis Media Transmisi yang menggunakan Satelit sebagai penerima sinyal dari stasiun bumi dan memancarnya ke stasiun bumi lainnya.

·         Satelit pada umumnya mengorbit di pada ketinggian 36.000 km dari permukaan bumi.

·         Setiap satelit yang mengorbit akan beroperasi pada sejumlah band frekuensi yang disebut dengan channel transponder.

·         Media Transmisi ini sering digunakan untuk Siaran Televisi, Telepon Jarak Jauh dan Jaringan Bisnis Privat (Private Business Network).

WIFI

·         WiFi adalah standar untuk WLAN yang dibuat oleh WiFi Alliance berdasarkan IEEE 802.11.

·         Tujuan WiFi adalah memungkinkan komunikasi yang terjalin dengan baik pada berbagai perangkat wireless dari beragam pabrik pembuatnya.

·         Jadi, buatan manapun perangkat wireless tersebut dapat saling berkomunikasi dengan baik selama mengikuti tata cara yang telah distandarkan oleh WiFi.

·         WiFi diimplementasikan pada PC, Laptop,  smartphone dan berbagai perangkat mobile lainnya.

SPESIFIKASI WIFI

Spesifikasi	Kecepatan	Frekuensi
802.11b	11 Mb/s	2.4 Ghz
802.11a	54 Mb/s	5 Ghz
802.11g	54 Mb/s	2.4 Ghz
802.11n	100 Mb/s	2.4Ghz
802.11ac	1300 Mb/s	5 Ghz

CONTOH PERANGKAT

BLUETOOTH

·         Menggunakan frekuensi 2,4 GHz dan menggunakan teknik FHSS (Frequency Hopping Spread Spectrum)

·         Saat ini sudah terdapat dalam perangkat-perangkat seperti HP, PDA, Laptop.

·         Jaringan yang   menggunakan bluetooth       sebagai interfacenya biasa disebut Piconet atau PAN (Personal Area Network).

·         Jarak jangkauan layanan yang terbatas (sekitar 10 meter).

WIMAX

·         Sebuah tanda sertifikasi untuk perangkat sesuai dengan standar IEEE 802.16.

·         Selain itu WIMAX adalah sebuah platform untuk membangun alternatife dan pelengkap dari jaringan broadband.

MICROWAVE

·         Gelombang mikro (microwave) adalah gelombang elektromagnetic dengan panjang gelombang antar 1 milimeter hingga 1 meter.

·         Gelombang ini memiliki frekuensi di anatara 300 MHz (0,3 GHz) hingga 300 GHz.

·         Gelombang mikro termasuk gelombang dengan frekuensi super tinggi (super high frequency,SHF) dengan standar SHF adalah 3 hingga 30 GHz atau 10 hingga 1 cm panjang gelombangnya.

JENIS-JENIS ANTENA JARINGAN

1.     Antena Grid

2.     Antena Sectoral

3.     Antena Omnidirectional

4.     Antena Parabolik

5.     Antena Yagi

ANTENA GRID

·         Antena ini merupakan salah satu antena wifi yang populer.

·         Fungsinya adalah dimana antena ini adalah menerima dan mengirim signal data dengan sistem gelombang radio 2,4 Mhz.

ANTENA SECTORAL

·         Antena yang juga di gunakan untuk access point to serve a point-to-multi-point (P2MP) links.

·         Sudut pancaran antena ini adalah 45-180 derajat dan tingkat     ketinggian pemasangannya    harus diperhatikan agar tidak terdapat kerugian dalam penangkapan sinyal.

 ANTENA OMNI

·         Antena yang memiliki pola pemancaran sinyal ke segala arah dengan daya sama.

·         Antena ini hanya memberi pancaran sinyal pada sekelilingnya atau 360 derajat.

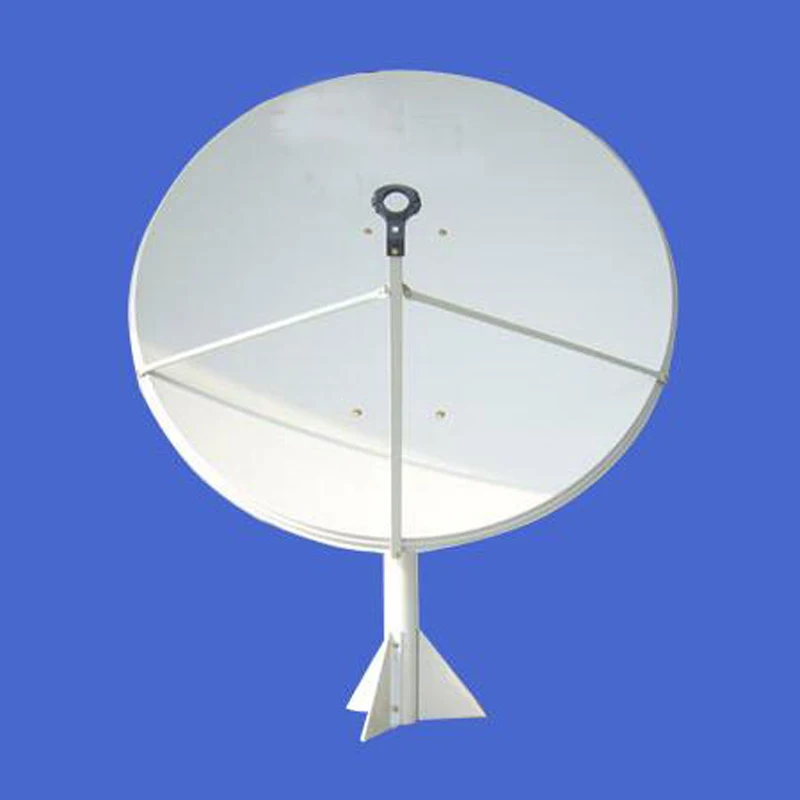

ANTENA PARABOLIC

·         Memiliki fungsi dan frekuansi yang sama dengan antena grid.

·         Memiliki jangkauan lebih jauh dan lebih fokus  dibandingkan antena Grid.

·         Digunakan untuk aplikasi point to point jarak jauh.

ANTENA YAGI

·         Yagi adalah antena yang paling umum digunakan

·         dalam aplikasi yang beroperasi di atas 10mhz

KOMPONEN DASAR WLAN

·         Wireless Network Adapters (WLAN Card)

·         Access Point (for Infrastucture Mode only)

·         Antena (Optional)

WIRELESS NETWORK ADAPTERS

USBPCIPC CARD/PCMCIA

ACCESS POINT

Hardware base AP(Indoor)Hardware Base AP(Out Door)PC Base AP (PCI Slot)

ANTENA
